A.  Panel Bagian Atas



Fungsi dan bagian dari Splacer :
1.         SET : switch awal untuk operasi otomatis
Sebagai pengaturan awal penyambungan Fiber Optik yang akan disambungkan.
2.         RESET : switch untuk mengembalikan ke posisi awal atau membatalkan.
Yaitu mengembalikan pengaturannya ke mode semula atau mebatalkan perintah yang telah diberikan.
3.    HEATER SET : untuk mengoperasikan Heater (pemanas selongsong) dan
       dilengkapi lampu indikator.
Yaitu sebagai tombol untuk memulai pemanasan sleve protection pada Fusion Splicer yang cara kerjanya menggabungkan antara pelingdung dengan kabel fiber
4.       SELECT : memilih/mengaktifkan item pada menu
Untuk memilih aksi apa saja yang akan kita lakukan
5.    NEXT : untuk menentukan langkah selanjutnya sesuai dengan yang ada
       pada menu
6.    FOKUS UP/DOWN : untuk memindahkan fokus naik/turun
7.    ARC : untuk mengaktifkan peleburan ulang
Artinya kabel yang peleburannya belum sempurna akan dileburkan kembali.
8.    FIELD CHANGE : mengganti layar X – Y atau Y – X
     9.    KEY SWITCH : untuk operasi manual dari pemilihan fungsi memilih parameter



B. Panel Bagian Samping




Fungsi :
1.    AC – IN : Terminal untuk menyambungkan peralatan dengan catuan AC
2.    DC – IN : terminal untuk menyambungkan alat dengan catuan DC
3.    AC PROTECTOR : untuk memutuskan circuit pada saat reset ditekan
4.    DC PROTECTOR : untuk memutuskan circuit pada saat reset ditekan
5.    RS 232 C : terminal untuk menyambungkan alat dengan PC seri telekomunikasi
6.    POWER SWITCH : untuk mematikan alat, AC Power ON dan DC
7.    GND : terminal untuk menyambungkan alat dengan grounding
8.    VIDEO OUT : untuk menyambungkan alat dengan TV monitor, Video atau Video printer
9.    DC12 VOLT OUT : output 12 V DC untuk mencatu lengkapan lain bila
       diperlukan.

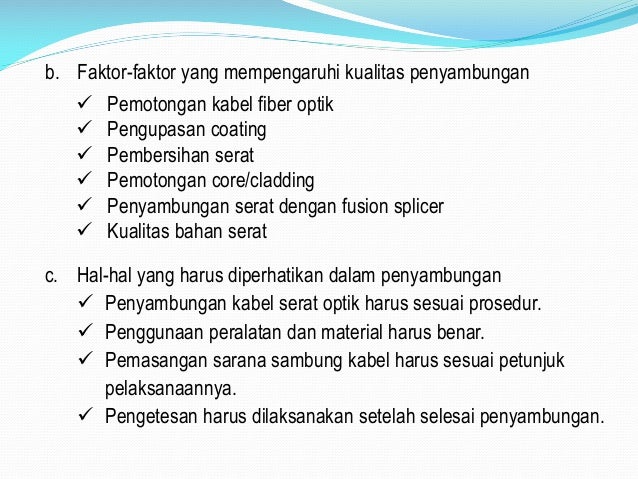

 Hasil gambar untuk PROSES FUSION SPLICING
